Կորիոլիսային զանգվածային հոսաչափ ЭМИС-МАСС 260
Կորիոլիսային զանգվածային հոսաչափ EMIS-MASS 260
Կորիոլիսային զանգվածային հոսաչափ EMIS-MASS 260 նախատեսված են անվանական անցքի ԴՈւ 10–100 մմ խողովակների համար։ Ստանդարտ շապիկավոր միացումն իրականացվում է ԳՕՍՏ 33259 ֆլանцами՝ E տեսակի ելուստով կնիքավորման մակերեսով, մինչև 4 ՄՊա ճնշմամբ միջավայրերի համար առաքման ժամկետը կազմում է մինչև 20 աշխատանքային օր, իսկ այլ ֆլանцевային կատարումների դեպքում՝ մինչև 30 աշխատանքային օր։
Կորիոլիսային զանգվածային հոսաչափ EMIS-MASS 260 – կիրառություն և ֆունկցիաներ
EMIS-MASS 260 Կորիոլիսային զանգվածային հոսաչափ չափում է զանգվածային հոսքը, ընդհանուր զանգվածը, միջավայրի ջերմաստիճանն ու խտությունը և հաշվարկում է ծավալային հոսքն ու ծավալը։ Հոսաչափը կիրառվում է ավտոմատ կառավարման և դոզավորման համակարգերում, ԱԳԶՈՒ (AGZU), ՍԻԿՆ (SIKN), ՍԻԿ (SIK) կազմերում, ինչպես նաև հեղունացված բնական գազի, նավթի և այլ տեխնոլոգիական գործընթացների հաշվառման ու կառավարման համար նավթագազային, քիմիական, սննդի և այլ արդյունաբերական ճյուղերում։
Հնարավոր է օգտագործել նաև երկկոմպոնենտ միջավայրերի հաշվառման համար՝ յուրաքանչյուր բաղադրիչի զանգվածային տոկոսի հաշվարկմամբ։
Ինտեգրալ U-աձև քորիոլիսային հոսաչափ EMIS-MASS 260
Ինտեգրալ U-աձև կատարումը EMIS-MASS 260 շուկայի համար ստանդարտ կորպուսային լուծում է։ Այն ժամանակակից և արդյունավետ տարբերակ է բարձր ճշգրտությամբ չափումների համար, եթե օբյեկտում առկա է բավարար տեղ մոնտաժի համար։ Պարզ չափիչ սենսորի կառուցվածքը սարքը դարձնում է ավելի մատչելի, քան այլ ձևաչափերը։ EM 260 ինտեգրալ կատարումը հեշտ է տեղադրվում և չի պահանջում մեծ ֆինանսական և աշխատանքային ծախսեր, սակայն այս տարբերակը նախատեսված չէ բարձր ջերմաստիճանով միջավայրերի համար։
Հեռակառավարվող (դաստանցիոն) կատարում
Հեռակառավարվող EMIS-MASS 260 տարբերակում հոսաչափի էլեկտրոնային բլոկը տեղադրվում է առաջնային փոխակերպիչից որոշակի հեռավորության վրա։ Կապը իրականացվում է հատուկ 9-ամջութ էկրանավորված մալուխով, որի երկարությունը չպետք է գերազանցի 100 մետրը։ Այս լուծումը կիրառվում է այն վայրերում, որտեղ անհրաժեշտ է հեռացած ցուցադրում կամ չափվող միջավայրի բարձր ջերմաստիճան, որպեսզի էլեկտրոնիկան պաշտպանված լինի ջերմաբեռնվածությունից։
EMIS քորիոլիսային հոսաչափերի առավելությունները
- Խտության չափում՝ սկսած 1 կգ/մ³-ից՝ բարձր ճշգրտությամբ;
- Խտության չափման միջին սխալ՝ մոտ 0.5 կգ/մ³, տեղում և աշխատանքային միջավայրում կալիբրացիայի դեպքում՝ մինչև 0.3 կգ/մ³;
- Ջերմաստիճանի չափման սխալ՝ մոտ ±0.5 °C;
- Գործնականում բացակայող լրացուցիչ սխալ հոսքային (4–20 mA) ելքի ալիքում;
- Լրացուցիչ ելքային ազդանշաններ՝ 2 պասիվ հոսքային ելք 4–20 mA միջակայքով (մեկ ելքով՝ HART թվային պրոտոկոլի վերգրումով), 3 իմպուլսային ելք՝ «ակտիվ/պասիվ» աշխատանքի ռեժիմի ընտրությամբ;
- ETHERNET ելքային ինտերֆեյս՝ Modbus TCP/IP պրոտոկոլով ինտեգրման համար;
- Ճնշման հաշվառման հնարավորություն՝ արտաքին ճնշման փոխակերպիչի միացմամբ համապատասխան միակցիչի միջոցով;
- Հակադարձ հոսքի ճշգրիտ չափում՝ առանց լրացուցիչ սխալի (հաստատված է չափիչի տեսակի վկայագրով);
- Հնարավորություն՝ սարքի արտադրություն մրցակցային անալոգների գեոմետրիկ չափերին համապատասխան, ինչը թույլ է տալիս չփոխել տեղադրման ունեցած չափերը և չկատարել լրացուցիչ եռակցման աշխատանքներ օբյեկտում;
- Միջփաստաթղթային (վերահսկիչ) ինթերվալ՝ 5 տարի, ինչպես նաև իմիտացիոն поверка առանց խողովակաշարից ապամոնտաժման;
- Բարձր սրությամբ հեղուկների, ինչպես նաև մինչև 3% պինդ ու գազային ներմուծումներ ունեցող հեղուկների չափում;
- Modbus ռեգիստրների քարտերի ճկուն ընտրություն՝ EMIS քարտ, ProLink (Micro Motion-ի հետ համատեղելի) քարտ, «մաքուր նավթի հաշվարկիչ» քարտ;
- Ֆլանцевային միացումների լայն ընտրություն՝ ԳՕՍՏ 12815, ԳՕՍՏ 33259, EN1092-1, ASME/ANSI, ինչպես նաև ներմուծվող անալոգների մոնտաժային չափերով;
- Հնարավորություն՝ պարբերական վերահսկիչ փորձարկման compact prover և TPU սարքավորումներով;
- Գազի հոսքի հաշվարկ ստանդարտ պայմաններում՝ ԳՕՍՏ մեթոդիկայի հիման վրա;
- Ֆիրման «EMIS-Integrator» ծրագրային ապահովում՝ տվյալների ինտեգրման, մոնիթորինգի և ախտորոշման համար։
EMIS զանգվածային հոսաչափը կարելի է ձեռք բերել այն էլեկտրոնային կատարումով, որը առավել համապատասխան է ձեր արտադրական պահանջներին՝ ստանդարտ, ընդլայնված (U, UIP) կամ «-S/SIP-» տարբերակներով։ Մանրամասն տեղեկատվությունը հասանելի է «Փաստաթղթեր» բաժնում՝ համապատասխան շահագործման ուղեցույցներում։
Սարքի արժեքը զգալիորեն կախված է ընտրված էլեկտրոնային տարբերակից և հատուկ կատարումներից։
Հիմնական տեխնիկական բնութագրեր
- Չափվող միջավայր՝ գազ, հեղուկ;
- Չափվող հոսքի տեսակ՝ զանգվածային և ծավալային;
- Հատուկ կատարումներ՝ ջրածնային, թթվածնային, կրիոնային, ծովային, սննդարդյունաբերական, հանքարդյունաբերական, ծծմբաջրածնային, քլորային;
- Միջավայրի ճնշում՝ մինչև 6.3 ՄՊա, հատուկ պատվերով՝ մինչև 25 ՄՊա;
- Պայթյունապաշտպանություն՝ համապատասխան սերտիֆիկացված նշումներով էլեկտրոնային բլոկի և սենսորի համար (1Exdb [ib] IIA/IIB/IIC T6 Gb X և համանման նշումներ);
- Ելքային ազդանշաններ՝ անալոգային հոսքային 4–20 mA, իմպուլսային, RS-485, Modbus, HART;
- Տիպիկ չափման սխալներ՝ հեղուկների հոսքի չափման դեպքում մոտ ±0.1…±0.5 %, գազերի հոսքի դեպքում մոտ ±0.35…±0.75 %, ջերմաստիճանի չափման դեպքում մոտ ±1 °C, խտության չափման դեպքում մոտ ±0.3…±1.0 կգ/մ³;
- Միջավայրի ջերմաստիճանի տիրույթ՝ −196 °C–ից մինչև +250 °C;
- Շրջակա միջավայրի ջերմաստիճանի տիրույթ՝ −60 °C–ից մինչև +70 °C;
- Միջփաստաթղթային ինտերվալ՝ 5 տարի;
- Փոշուց և խոնավությունից պաշտպանության աստիճան՝ IP66/IP67;
- Տիպաչափերի տիրույթ՝ ԴՈւ 10–300 մմ։
Koriolisayin zangvatsayin hosachap EMIS-MASS 260
Koriolisayin rashkhodomer EMIS-MASS 260 sharqi sarqery naxatesvats en DU 10–100 mm ancqerov khoghovakneri hamar. Standart flanec GOST 33259, E (vystup) kniqavorum makeresov ev minchev 4 MPa cshnshamb mijocneri hamar arakman zhamket@ minchev 20 ashxatanqayin or e, isk ayl flancevayin katarumneri depqum minchev 30 ashxatanqayin or:
Zangvatsayin rashkhodomer EMIS-MASS 260 – hnaravorutyunner
Zangvatsayin koriolisayin hashvich EMIS-MASS 260-@ chapum e zangvatsayin hos@, yndhanur zangvats@, jermastichan@ ev mijocneri xtutyun@, isk hashvarkum e tsavalayin hosa@ ev tsaval@: Sarq@ ogtagorcvum e avtomat karavarum ev dozavorum hamakargnerum, AGZU, SIKN, SIK hamakargnerum, nchanakvac e naev heghvacasvac bnakan gazi, navti ev ayl tehnologiakan procesneri hamar naftagazayin, qimikan, snndi ev ayl ardyunaberakan ciugherum:
Hnaravor e ogtagorcel naev erku komponent mijocneri hashvarman hamar amen meki bacadrvats%-i hashvarkov:
Integral koriolisayin rashkhodomer EMIS-MASS 260 U-obarzhny
Sa koriolisayin zangvatsayin rashkhodomer-i standart integral U-dzev korpusov katarum e: Zhamanakakits ev arlulyun kamnem ashxatanqi hamar, erb obyektium ka bavarar tex montaji hamar: Parz datshichi karucvacutyun@ sarq@ darcnum e aveli matcheli, qan ayl tarberakner@: Integral EM 260-i texadrum@ parz e ev chi pahpanchum mec finansakan ev ashxatanqayin caxser, bayc sa tarberak@ chnaxatesvats bardzr jermastichanov mijocneri hamar:
Heraka (distantsionnoe) katarum
Heraka katarum@ zangvatsayin rashkhodomer EMIS-MASS 260-i elektronayin blok@ texadrvum e arajinakan poxakarepichi from mi qani heravorutyamb: Ogtagorcvum e hatuk 9-alur ekranavorvats malux, vori erkarutyun@ chi petq e gercnassi 100 metri: Ays lucum@ ogtagorcvum e erb anhrajesht e heraka indikacia kam chapvox mijocneri bardzr jermastichan:
EMIS koriolisayin rashkhodomerneri aravelutyunner
- Xtutyan chapum sksac 1 kg/m3-ic, bardzr chshgrtutyamb;
- Xtotyan aliqi mijin sxal minchev 0.5 kg/m3 (texum ev ashxatanqayin mijocum kalibraciayi depqum minchev 0.3 kg/m3);
- Jermastichani aliqi sxal@ mot ±0.5°C;
- Hosqi elqi aliqi vra lracucich sxal praktikan hasce toxi chka;
- Lracuic elqer: erku pasiv 4–20 mA hosqayin elq (mek@ HART tvayin protokolov), ereq impulsayin elq «aktiv/pasiv» rezhimi yentrovov;
- ETHERNET elqayin interface Modbus TCP/IP protokolov;
- Cnshmani poxakarepichi miacman hnaravorutyun cnshman hashvarman korrceciayi hamar;
- Hakadarz hosqeri chapum arandznahat lracucich sxalov (hastatvac SI tipi nerkagrutyanov);
- Hnaravorutyun koriolisayin rashkhodomerneri artadrman hamar mrcakicneri geometriakan chapserov, vorpeszi chyntrevan@ tirov coaxari chapsery kam aveli yentrovic sxalner;
- Mi jhamanak mijpashtatxtayin interval 5 tari, imitacion poverka khoghovakasharit chhanvelov;
- Bardzr srutyun unecox heghvokneri ev minchev 3% pindt ev gazayin nerarumner unecox heghvokneri chapum;
- Modbus registneri qarterni yntrutyun EMIS, ProLink (Micro Motion) adaptavats, «attestovannyi kompiyuter chistoi nefti»;
- Flancevi standartneri lareyn yntrutyun GOST 12815, GOST 33259, EN1092-1, ASME/ANSI ev nermutsvox analogneri montaji chapserov;
- Periodik poverki hnaravorutyun compact-prover ev TPU-ov;
- Gazi rashoda hashvark standart paymannerum GOST metodikayov;
- Firmayin «EMIS-Integrator» programayin apahovum tvyalneri integraciayi ev verlucman hamar:
Zangvatsayin rashkhodomer «EMIS» karnai patrirel ayn elektronayin katarumov, vor@ amenaharmar@ e dzer artadrakan xndirneri hamar standart, yndlaynvats (U, UIP) kam «-S/SIP-» tarberakner: Manramasnerin karox eq tsnoxel «dokumentacia» bajcni gorcarrakan jernarqnerum:
Sarqi gin@ znkali kaxvac e yntrvac elektronikai tarberakic:
Himnakan tehnakan bnutagrer
- Chapvox mijocner gaz, heghvok;
- Chapvox rashod zangvatsayin ev tsavalayin;
- Masnavor katarumner vodorodnoe, kislorodnoe, kriogennoe, morskoe, pishhevoe, rudnichnoe, serovodorodnoe, xlornoe;
- Mijocneri cnshman@ minchev 6.3 MPa, hatuk patrani depqum minchev 25 MPa;
- Paytshnapaxtpanutyun 1Exdb [ib] IIA/IIB/IIC T6 Gb X ev ayl sertifikacvats nshanumnery;
- Elqayin zange shanner analogayin hosqayin 4–20 mA, impulsayin, RS-485, Modbus, HART;
- Sxal heghvokneri rashoda chapman depqum ±0.1…±0.5%, gazi depqum ±0.35…±0.75%, jermastichani depqum mot ±1°C, xtutyan depqum ±0.3…±1.0 kg/m3;
- Chapvox mijocneri jermastichan -196°C-ic minchev +250°C;
- Shurjaka mijavayri jermastichan -60°C-ic minchev +70°C;
- Mijpashtatxtayin interval 5 tari;
- Pashpanutyun poshic ev xonavacutyunic IP66/IP67;
- Tipozmeri taruyt DU 10-ic minchev 300 mm:
Coriolis Mass Flow Meter EMIS-MASS 260
Coriolis mass flow meters EMIS-MASS 260 are designed for nominal pipe diameters from DN 10 to DN 100 mm. For the standard flange version in accordance with GOST 33259 with sealing face type E (raised face) and process pressure up to 4 MPa, the typical shipment time is up to 20 working days. For other flange designs the delivery time is up to 30 working days.
EMIS-MASS 260 mass flow meter – functions
The EMIS-MASS 260 Coriolis mass flow meter measures mass flow, total mass, process temperature and density and calculates volumetric flow rate and volume. It is used in automatic control and dosing systems, as part of AGZU, SIKN, SIK, as well as in LNG transfer units, oil loading and many other technological processes in the oil and gas, chemical, food and various other industries.
EMIS-MASS 260 can also be used for accounting of two-component media with calculation of the concentration (percentage) of each component.

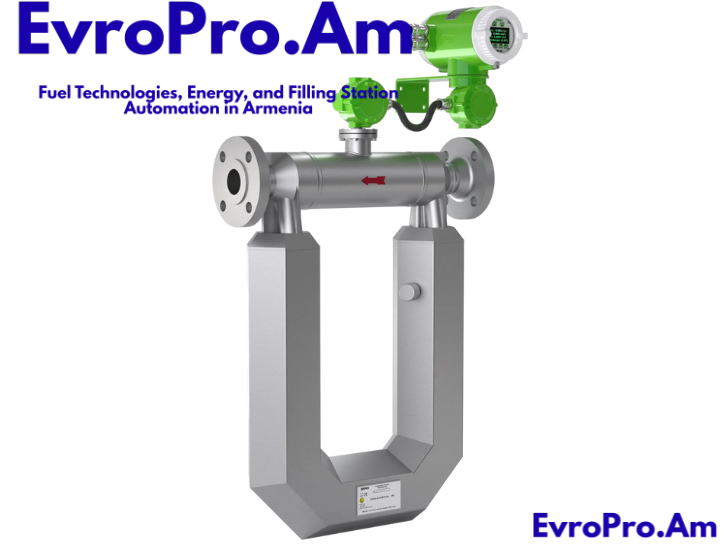

Integral U-shaped Coriolis mass flow meter EMIS-MASS 260
The integral U-shaped version is the standard body type of the EMIS-MASS 260 Coriolis mass flow meter. It is a modern and cost-effective solution for precise measurements, provided that there is enough space for installation. The simple sensor design makes this version cheaper than other configurations. Installation of the integral EM 260 is easy and does not require significant labour or financial costs. This version, however, is not recommended for high-temperature process media.
Remote (field-mounted) version
In the remote design the electronic converter of the EMIS-MASS 260 mass flow meter is installed at a distance from the primary measuring sensor. A special 9-core shielded cable is used; its length must not exceed 100 m. The remote version is applied where remote indication is required or where the temperature of the measured medium is very high.
Main advantages of EMIS Coriolis flow meters
- Density measurement starting from 1 kg/m³ with high accuracy;
- Density measurement error down to 0.5 kg/m³ (0.3 kg/m³ with on-site calibration on the operating medium);
- Temperature measurement error approx. ±0.5 °C;
- Negligible error on the current output channel;
- Additional outputs: 2 passive 4–20 mA current outputs (one with HART protocol), 3 pulse outputs with selectable active/passive mode;
- ETHERNET interface with Modbus TCP/IP protocol;
- Pressure compensation capability via connection of an external pressure transmitter;
- Accurate measurement of reverse flow without additional error (confirmed in the official type approval);
- Manufacturing of meters to match the geometrical dimensions of competitive analogues, eliminating the need to change existing installation dimensions or perform welding work on site;
- Verification interval of 5 years, including the option of simulation (imitation) verification without removing the meter from the pipeline;
- Measurement of high-viscosity liquids and liquids with up to 3% solid or gaseous inclusions;
- Flexible Modbus register map selection: EMIS, ProLink (Micro Motion compatible), certified “crude oil computer” map;
- Wide range of flange standards: GOST 12815, GOST 33259, EN1092-1, ASME/ANSI, as well as customized dimensions for imported analogues;
- Possibility of periodic verification on compact prover and TPU;
- Gas flow calculation under standard conditions according to GOST methodology;
- Proprietary EMIS-Integrator software for data integration and diagnostics.
EMIS mass flow meters can be supplied with different electronic versions to meet specific process requirements: standard, extended (U, UIP) or “-S/SIP-”. Detailed descriptions of the electronic units are available in the “Documentation” section in the relevant operation manuals.
The price of the mass flow meter strongly depends on the selected electronic version.
Key technical specifications
- Measured medium: gas, liquid;
- Measured flow type: mass and volume;
- Special versions: hydrogen, oxygen, cryogenic, marine, food, mining, sour (H₂S), chlorine;
- Process pressure: up to 6.3 MPa; up to 25 MPa on special order;
- Explosion protection: 1Exdb [ib] IIA/IIB/IIC T6 Gb X and other certified markings (for converter and sensor);
- Outputs: analog 4–20 mA, pulse, RS-485, Modbus, HART;
- Typical accuracy: liquids ±0.1…±0.5 %, gas ±0.35…±0.75 %, temperature ±1 °C, density ±0.3…±1.0 kg/m³;
- Process temperature: from −196 °C to +250 °C;
- Ambient temperature: from −60 °C to +70 °C;
- Verification interval: 5 years;
- Ingress protection: IP66/IP67;
- Nominal sizes: from DN 10 to DN 300.
Кориолисовый массовый расходомер ЭМИС-МАСС 260
Кориолисовые расходомеры ЭМИС-МАСС 260 с условным диаметром ДУ от 10 до 100 мм. Срок отгрузки – до 20 рабочих дней для исполнения со стандартным фланцем по ГОСТ 33259 с типом уплотнительной поверхности Е (выступ) при давлении измеряемой среды до 4 МПа и до 30 рабочих дней для фланцев других исполнений.
Расходомер массовый ЭМИС-МАСС 260 – назначение и функции
Счетчик массовый кориолисовый ЭМИС-МАСС 260 измеряет массовый расход, массу, температуру и плотность среды, а также вычисляет объемный расход и объем. Прибор применяется в системах автоматического контроля и управления, в системах дозирования, в составе АГЗУ, СИКН, СИК, а также в установках перекачки сжиженного природного газа, нефти и в других технологических процессах на предприятиях нефтегазовой, химической, пищевой и других отраслей промышленности.
Возможна работа с двухкомпонентными средами с вычислением процента содержания каждого из компонентов.
Интегральный кориолисовый расходомер ЭМИС-МАСС 260 U-образный
Интегральное U-образное исполнение – стандартный тип корпуса массового кориолисового расходомера ЭМИС-МАСС 260. Это современное и актуальное решение для высокоточных измерений при наличии достаточного монтажного пространства. Простая конструкция датчика делает такой прибор дешевле по сравнению с другими вариантами. Монтаж ЭМ 260 в интегральном исполнении прост и не требует больших денежных и трудовых затрат. Ограничение – невозможность работы с высокотемпературными средами.
Дистанционное исполнение
В дистанционном исполнении электронный блок массового расходомера ЭМИС-МАСС 260 размещается на расстоянии от первичного преобразователя. Для связи используется специальный 9-жильный экранированный кабель длиной не более 100 м. Дистанционное исполнение применяется в случаях, когда требуется удаленная индикация либо высокая температура измеряемой среды.
Преимущества кориолисовых счетчиков-расходомеров ЭМИС
- Измерение плотности от 1 кг/м³ с высокой точностью;
- Погрешность по каналу плотности – 0,5 кг/м³, при калибровке на месте эксплуатации и на рабочей среде – до 0,3 кг/м³;
- Погрешность по каналу температуры – ±0,5 °С;
- Отсутствие дополнительной погрешности по токовому выходу;
- Дополнительные выходные сигналы: 2 пассивных токовых выхода 4–20 мА (один с наложением цифрового протокола HART), 3 импульсных выхода с выбором режима «активный/пассивный»;
- Выходной интерфейс ETHERNET с протоколом Modbus TCP/IP;
- Возможность коррекции по давлению (на коммутационной плате предусмотрен разъем для подключения преобразователя давления);
- Возможность измерения обратного потока среды без дополнительной погрешности (подтверждено в описании типа СИ);
- Изготовление кориолисовых расходомеров под геометрические размеры конкурентных аналогов, что позволяет не изменять установочные размеры на объекте и не проводить сварочные работы;
- Межповерочный интервал – 5 лет, предусмотрена имитационная поверка без снятия прибора с трубопровода;
- Измерение высоковязких жидкостей и жидкостей с твердыми и газовыми включениями до 3 %;
- Выбор карт регистров Modbus: ЭМИС, адаптированной к ProLink (Micro Motion), аттестованный «компьютер чистой нефти»;
- Изготовление приборов с фланцами на выбор: ГОСТ 12815, ГОСТ 33259, EN1092-1 (DIN 2513), ASME/ANSI, а также с монтажными размерами импортных аналогов;
- Возможность проведения периодической поверки на компакт-прувере и ТПУ;
- Возможность вычисления расхода газа в стандартных условиях по методике ГОСТ;
- Фирменное программное обеспечение «ЭМИС-Интегратор» для настройки, диагностики и интеграции в АСУ ТП.
Массовый расходомер торговой марки «ЭМИС» можно купить с той версией электроники, которая максимально подходит под ваши производственные задачи: стандартной, расширенной (У, УИП) либо «-С/СИП-». Подробнее с возможностями различных исполнений электронных блоков можно ознакомиться в разделе «Документация» (руководства по эксплуатации).
Цена массового расходомера в значительной степени зависит от варианта выбранной электроники.
Технические характеристики
- Измеряемая среда: газ, жидкость;
- Тип расхода: массовый, объемный;
- Специальное исполнение: водородное, кислородное, криогенное, морское, пищевое, рудничное, сероводородное, хлорное;
- Давление измеряемой среды: до 6,3 МПа, до 25 МПа (спецзаказ);
- Взрывозащита (для электронного блока и датчика): 1Exdb [ib] IIA/IIB/IIC T6 Gb X; 1Ex ib IIA/IIB/IIC T6…T1 Gb X; 0 Ex ia IIA/IIB/IIC T6...T1 GA X; PB Ex ib I Mb X; PO Ex ia I Ma X;
- Выходные сигналы: аналоговый токовый 4–20 мА, импульсный, RS-485, Modbus, HART;
- Погрешность: при измерении расхода жидких сред – ±0,1; ±0,15; ±0,2; ±0,25; ±0,5 %; при измерении расхода газа – ±0,35; ±0,4; ±0,45; ±0,5; ±0,75 %; при измерении температуры – ±1 °С; при измерении плотности – ±0,3; ±0,5; ±1,0 кг/м³;
- Температура измеряемой среды: от −196 до +250 °С;
- Температура окружающей среды: от −60 до +70 °С;
- Межповерочный интервал: 5 лет;
- Степень пылевлагозащиты: IP66/IP67;
- Типоразмеры: ДУ от 10 до 300 мм.
