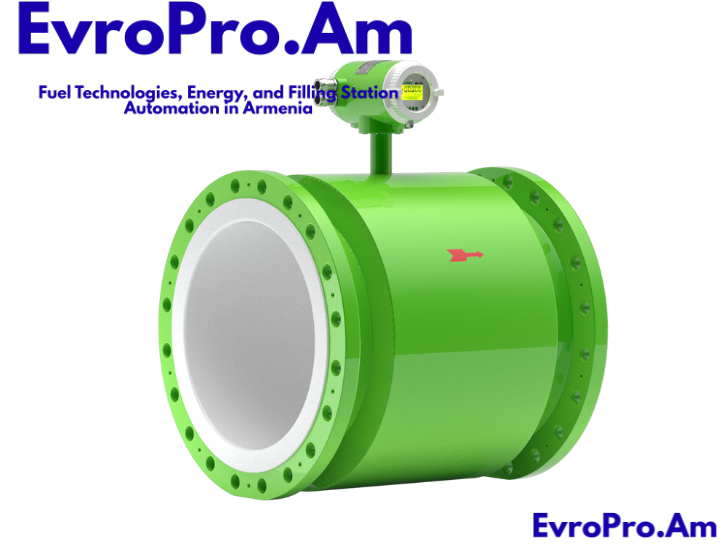

Էլեկտրոմագնիսական ծախսաչափեր ԷՄԻՍ-ՄԱԳ 270 ԴՈւ 15–150 մմ

Էլեկտրոմագնիսական ծախսաչափերը ԷՄԻՍ-ՄԱԳ 270 ԴՈւ 15–150 մմ նախատեսված են էլեկտրահաղորդող հեղուկների ծավալային ծախսի բարձր ճշգրտությամբ չափման համար՝ հոսքի ուղղակի և հակառակ ուղղություններով։ Մոդելների այս շարքից ԷՄԻՍ-ՄԱԳ 270 ծախսաչափերը օգտագործվում են նաև ագրեսիվ, երկկոմպոնենտ և կոշտ ներառումներ ունեցող աղտոտված միջավայրերի համար։

ԴՈւ 15–150 մմ անցումով ԷՄԻՍ-ՄԱԳ 270 էլեկտրոմագնիսական ծախսաչափերի ստանդարտ ֆլանգեր ГОСТ 33259, Բ տեսակի (միացնող ելուստով) կնիքման մակերեսով և մինչև 4 ՄՊա ճնշմամբ չափվող միջավայրի համար մատակարարման ժամկետը կազմում է մինչև 20 աշխատանքային օր։ Այլ ֆլանգային կատարումների դեպքում մատակարարման ժամկետը կազմում է մինչև 30 աշխատանքային օր։

Էլեկտրոմագնիսական ծախսաչափեր ЭМИС-ՄԱԳ 270 լայնորեն կիրառվում են նավթային, քիմիական, նավթաքիմիական, մետալուրգիական, սննդի արդյունաբերությունում, ինչպես նաև կոմունալ տնտեսության մեջ, որտեղ անհրաժեշտ է հուսալի և երկար տարիների ընթացքում կայուն մետrologieական բնութագրերով ծախսաչափ:

Էլեկտրոմագնիսական ծախսաչափերի առանձնահատկություններ և առավելություններ

• Էլեկտրոդների և ֆուտերովկայի նյութերի լայն ընտրություն, որը թույլ է տալիս աշխատել ագրեսիվ միջավայրերի վրա։
• Էլեկտրամագնիսական չափման սկզբունքը ապահովում է երկկոմպոնենտ և աղտոտված միջավայրերի հաշվառում՝ կոշտ մասնիկներով։
• Չկա կախվածություն ծախսի չափման ճշգրտության և միջավայրի մածուցիկության կամ խտության միջև։
• Լայն տիպաչափային շարք, որը ծախսաչափը դարձնում է հարմար մեծ ծախսերի չափման համար։
• Սարքի կոմպլեկտում ներկառուցված հաշվիչ-ցուցիչ տարրի առկայությունը թույլ է տալիս օգտագործել ծախսաչափը առանց լրացուցիչ գրանցող սարքերի։
• Դատիչի տեղադրման հնարավորություն հորիզոնական,VERTիկալ և թեք խողովակաշարերի участках, ինչը նվազեցնում է ընդհանուր նախագծի արժեքը։
• Բացակայում են մեխանիկական, հոսքի ուղի դուրս ցցվող մասեր, ինչի շնորհիվ նվազում են հիդրավլիկ կորուստները։
• Ինդուկցիոն ծախսաչափերի կոնստրուկցիան ապահովում է ճնշման կորստի էական կրճատում։
• Միջվերչեկշիռային ինտերվալը՝ 5 տարի, ինչը համապատասխանում է շուկայի առաջատարների ժամանակակից պահանջներին։
• Հաստատված իմիտացիոն ստուգում առանց տեխնոլոգիական գործընթացի կանգի։

Տեխնիկական բնութագրեր (Հիմնական պարամետրեր)

• Չափվող միջավայր – հեղուկ
• Չափվող ծախսի տեսակ – ծավալային
• Հատուկ կատարումներ – սննդային, հանքային (ռուդնիչное)
• Չափվող միջավայրի ճնշում – մինչև 25 ՄՊա (տարբեր կատարումներ)
• Պայթունապաշտպանություն – 1Ex db IIC T6…T3 Gb X; 1Ex db [ia] IIC Т6…Т3 Gb X; РВ Ex db I Mb X; Ex tb IIIC T80°C...T180°C Db X
• Ելքային ազդանշաններ – հաճախականահ impulses; անալոգային 4…20 mA; թվային RS-485 (Modbus RTU); HART; ահազանգի ազդանշան
• Սնուցման լարում – 24 Վ DC, 220 Վ AC
• Չափման սխալ – ±0.5 %
• Չափվող միջավայրի ջերմաստիճան – -40...+180 °C

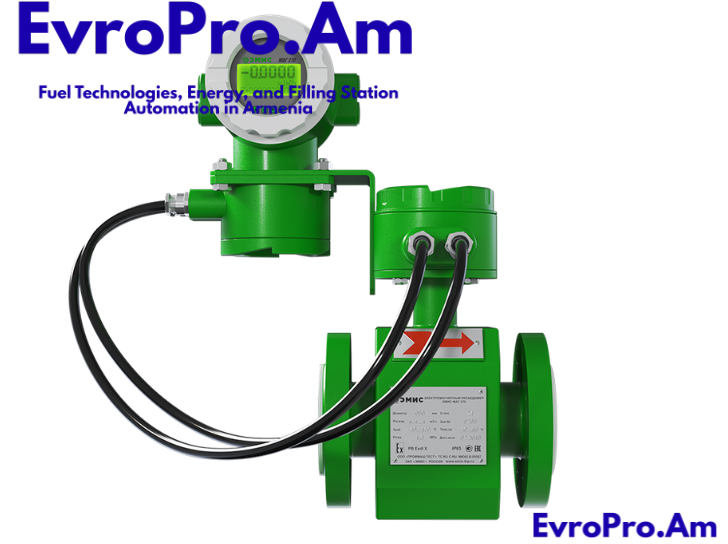

• Շրջակա միջավայրի ջերմաստիճան – ինտեգրալ կատարում՝ -40...+50 °C; հեռակա կատարում՝ -40...+75 °C
• Միջվերչեկշիռային ինտերվալ – 5 տարի
• Փոշի–խոնավություն պաշտպանություն – IP65, IP66, IP67, IP66/67
• ԴՈւ (պայմանական անցման տրամագիծ) – 15...600 մմ (դանի կոնկրետ առաջարկում՝ 15–150 մմ)

Elektromagnisakan cxasachaper EMIS-MAG 270 DU 15–150 mm

Elektromagnisakan cxasachaper EMIS-MAG 270 DU 15–150 mm-n naxatesvats en elektraaghordox heghukneri cavalyan cxasi barcr chshgrtutyamb chapman hamar hoxqi uxxaxin ev hakarak uxvatsutyunnerum. EMIS-MAG 270 modelner@ hnaravorutyun en talis chapel naev agresiv, erkokomponent ev axtotvac mijocner voronq parunakum en kost masnikner.

DU 15–150 mm anczumov elektromagnisakan cxasachaper EMIS-MAG 270-i hamar standart flangser@ GOST 33259, B tipi (miacnoc voxjcyal veratsrutyamb) kniqman makeresov ev chapvox mijoci minchev 4 MPa cnowshov uxarkvel en minchev 20 ashxatanqayin or. Myus flangayin katarumneri depqum mtakatararman jamket@ kazmum e minchev 30 ashxatanqayin or.

Elektromagnisakan cxasachaper EMIS-MAG 270-n widely kardzatsvum en naftayin, kximiakan, naftakximiakan, metalurgiakan, snndi ardyunaberutyunum ev komunal tasnutyanum, erbum petq e husali ev erkar tari nerum stugvac metrologiakan bnuthagrerov cxasachap.

Arandznahatkutyunner ev aravelutyaner

• Elektrodneri ev futerovki nyuteri layn yntroghutyun, vor@ hnaravor e anum ashxatel agresiv mijocneri het.
• Elektromagnisakan chapman skzbunk@ hnaravor e anum hashvel erkokomponent ev axtotvac mijocner kost masniknerov.
• Chka kaxvatsutyun cxasi chapman chshgrtutyan ev mijoci macucikutyani kam xtutyan mijev.
• Layn tipachapayin sharj, vor@ cxasachapn hamapatasxanum e mec cxaseri chapman hamar.
• Komplekciayum nerkarucvac hashvich-cucich tarev karogh e ogtagorcel cxsachapn arajacox grancox sarqeri arajcark.
• Datich@ karogh e dnel horizontal, vertikal ev tek xorovakashareri maserum, inch@ nvazum e projekti ylev general arjeq@.
• Chkan mexanikakan, protoc chasti mej durs ccox maser, dra shahov nvazvum en hidravlik korustner@.
• Indukcion cxsachaper@ znchali karchatum en cnoxshvac cnxshman korust@.
• Mijverchekshiri interval@ 5 tari e, vor@ hamapatasxanum e shukayi arajadrneri zhamanakakic pahanjnerin.
• Imitacion povernakan stugum aranc technologiakan procesi kangi.

EMIS-MAG 270 Electromagnetic Flowmeters DN 15–150 mm

EMIS-MAG 270 electromagnetic flowmeters with nominal bore DN 15–150 mm are designed for high-accuracy volumetric measurement of conductive liquids in both forward and reverse flow directions. EMIS-MAG 270 flowmeters can be used for aggressive, two-component and contaminated liquids containing solid particles.

For EMIS-MAG 270 electromagnetic flowmeters DN 15–150 mm with standard flanges according to GOST 33259, sealing face type B (raised face) and process pressure up to 4 MPa, the typical shipment time is up to 20 working days. For other flange designs, the shipment time is up to 30 working days.

EMIS-MAG 270 electromagnetic flowmeters are widely used in the oil, chemical and petrochemical industries, in metallurgy, in the food industry and in municipal utilities, wherever a reliable and long-term stable flow meter with modern metrological characteristics is required.

Key features and advantages of EMIS-MAG 270

• Wide choice of electrode and liner materials for aggressive media.
• Electromagnetic measurement principle enables accurate metering of two-component and contaminated fluids with solid inclusions.
• No dependence of accuracy on viscosity or density of the measured media.
• Broad size range allows using the flowmeter for large flow rates.
• Integrated totalizer display unit makes it possible to operate without additional data recorders.
• Flexible sensor installation: horizontal, vertical or inclined pipeline sections reduce overall project cost.
• No moving or protruding mechanical parts in the flow path, minimizing wear and maintenance.
• Inductive sensors significantly reduce pressure loss.
• Verification interval of 5 years meets modern market requirements.
• Approved simulation verification without stopping the technological process.

Main technical specifications

• Measured medium: liquids
• Type of measurement: volumetric flow
• Special versions: food-grade, mining
• Process pressure: up to 25 MPa (depending on version)
• Explosion protection: 1Ex db IIC T6…T3 Gb X; 1Ex db [ia] IIC T6…T3 Gb X; PB Ex db I Mb X; Ex tb IIIC T80°C…T180°C Db X
• Output signals: frequency-pulse; analog 4–20 mA; digital RS-485 (Modbus RTU); HART; alarm output
• Supply voltage: 24 V DC, 220 V AC
• Accuracy: ±0.5 %
• Process temperature: -40…+180 °C
• Ambient temperature: integral version -40…+50 °C; remote version -40…+75 °C
• Verification interval: 5 years
• Ingress protection: IP65, IP66, IP67, IP66/67
• Nominal bore (DN): 15…600 mm (this offer focuses on DN 15–150 mm)

Электромагнитные расходомеры ЭМИС-МАГ 270 ДУ 15–150 мм

Электромагнитные расходомеры-счетчики ЭМИС-МАГ 270 с Ду от 15 до 150 мм предназначены для измерения объемного расхода электропроводных жидкостей в прямом и обратном направлении потока, включая агрессивные, двухкомпонентные и загрязненные жидкости с твердыми включениями.

Срок отгрузки электромагнитных расходомеров ЭМИС-МАГ 270 с условным проходом ДУ 15–150 мм в стандартном исполнении фланца по ГОСТ 33259, тип уплотнительной поверхности B (соединительный выступ) при давлении измеряемой среды до 4 МПа составляет до 20 рабочих дней. Для фланцев других исполнений срок отгрузки составляет до 30 рабочих дней.

Электромагнитные расходомеры ЭМИС применяются в нефтяной, химической, нефтехимической, металлургической, пищевой промышленности, а также в коммунальном хозяйстве, обеспечивая надежный контроль расхода в широком диапазоне рабочих условий.

Особенности и преимущества электромагнитных расходомеров ЭМИС-МАГ 270

• Большой выбор материалов электродов и футеровок позволяет эксплуатировать счетчик на агрессивных средах.
• Электромагнитный принцип измерения позволяет учитывать двухкомпонентные и загрязненные среды с твердыми включениями.
• Отсутствует зависимость точности измерения расхода от вязкости и плотности измеряемой среды.
• Широкий типоразмерный ряд обеспечивает возможность измерения больших расходов.
• Встроенный элемент со счетчиком-индикатором суммарного расхода избавляет от необходимости в дополнительном регистрирующем оборудовании.
• Возможность установки датчика на горизонтальных, вертикальных и наклонных участках трубопровода снижает общую стоимость проекта.
• Отсутствие механических деталей, выступающих в проточную часть, уменьшает износ и повышает надежность.
• Индукционные датчики значительно сокращают потерю давления.
• Межповерочный интервал 5 лет соответствует требованиям современного рынка.
• Утвержденная имитационная поверка без остановки технологического процесса.

Характеристики электромагнитных расходомеров ЭМИС-МАГ 270

• Измеряемая среда – жидкость
• Тип расхода – объемный
• Специальное исполнение – пищевое, рудничное
• Давление измеряемой среды, МПа – до 25
• Взрывозащита – 1Ex db IIC T6…T3 Gb X; 1Ex db [ia] IIC Т6…Т3 Gb X; РВ Ex db I Mb X; Ex tb IIIC T80°C...T180°C Db X.
• Выходные сигналы – частотно-импульсный; аналоговый токовый 4…20 мА; цифровой RS-485 с протоколом Modbus RTU; HART; сигнал тревоги.
• Напряжение питания, В – 24 В постоянного тока, 220 В переменного тока.
• Погрешность, % – ±0,5.
• Температура измеряемой среды, °С – от -40 до +180.
• Температура окружающей среды, °С – интегральное исполнение: -40...+50; дистанционное исполнение: -40...+75.
• Межповерочный интервал – 5 лет.
• Степень пыле–влагозащиты – IP65; IP66; IP67; IP66/67.
• Диаметр условного прохода, мм – 15...600 (в данном предложении – 15–150 мм).
